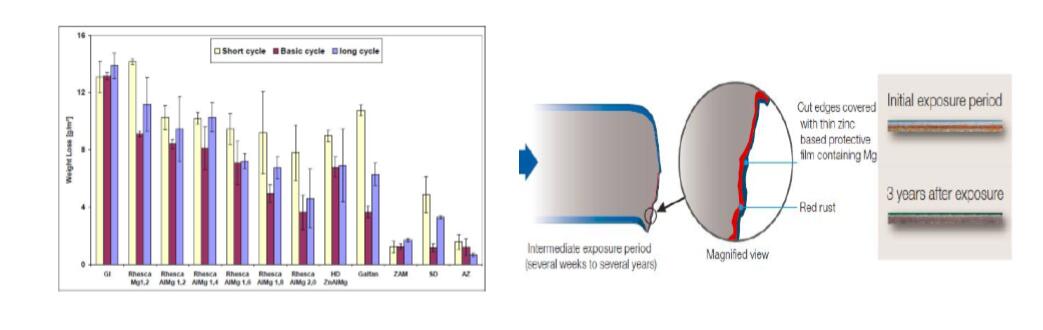

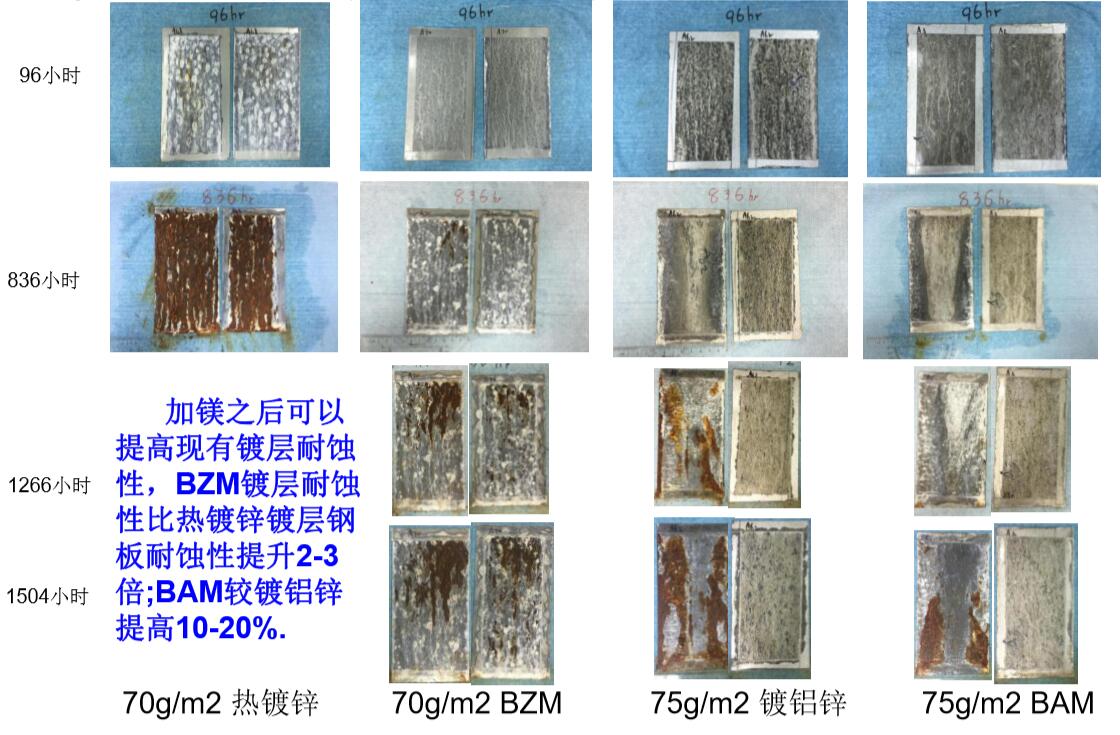

最大的優(yōu)點(diǎn)是耐蝕性，公開(kāi)的實(shí)驗(yàn)室加速實(shí)驗(yàn)、戶外暴露實(shí)驗(yàn)等結(jié)果表明，一定范圍內(nèi)Al、Mg含量增加會(huì)提高耐蝕性幾倍到十幾倍.

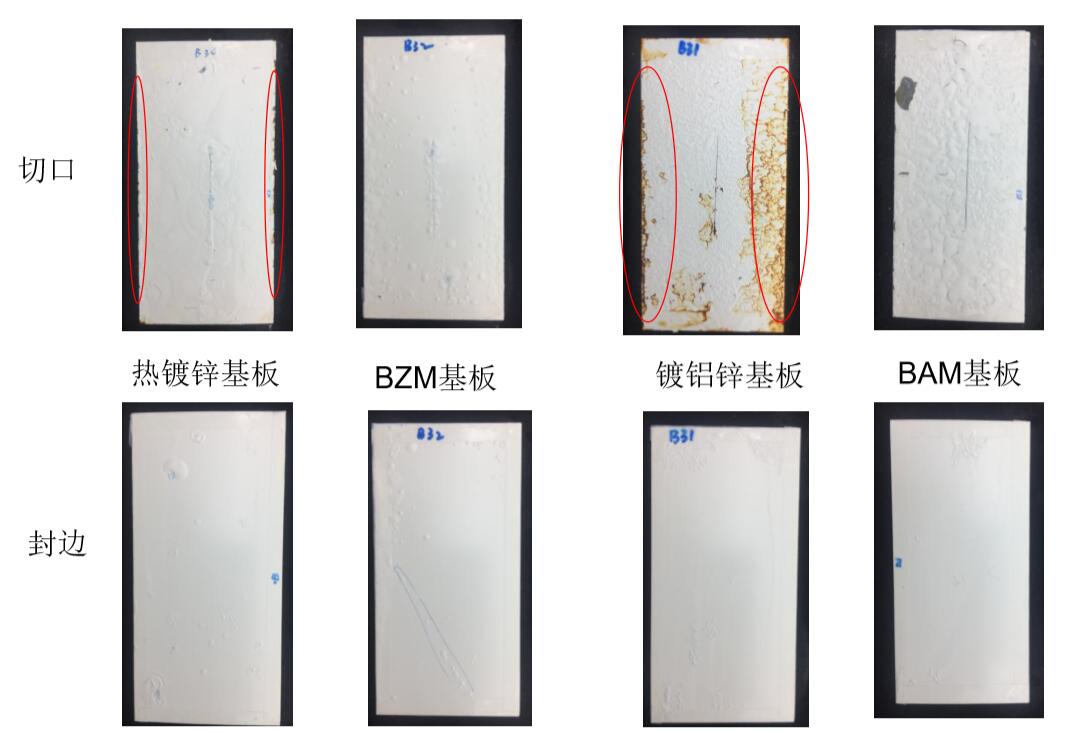

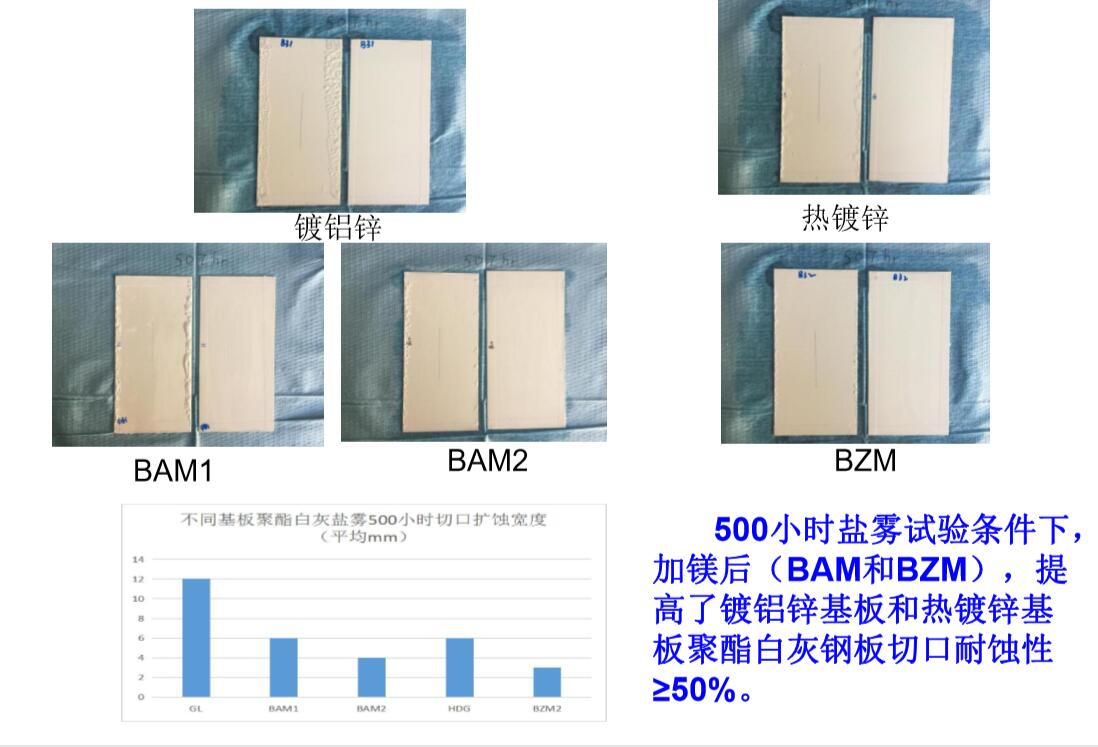

加Mg之后的另一大優(yōu)點(diǎn)是鋼板的切邊耐蝕性提高，含Mg的Zn基腐蝕產(chǎn)物會(huì)覆蓋在切口表面，從而對(duì)切口形成保護(hù)。

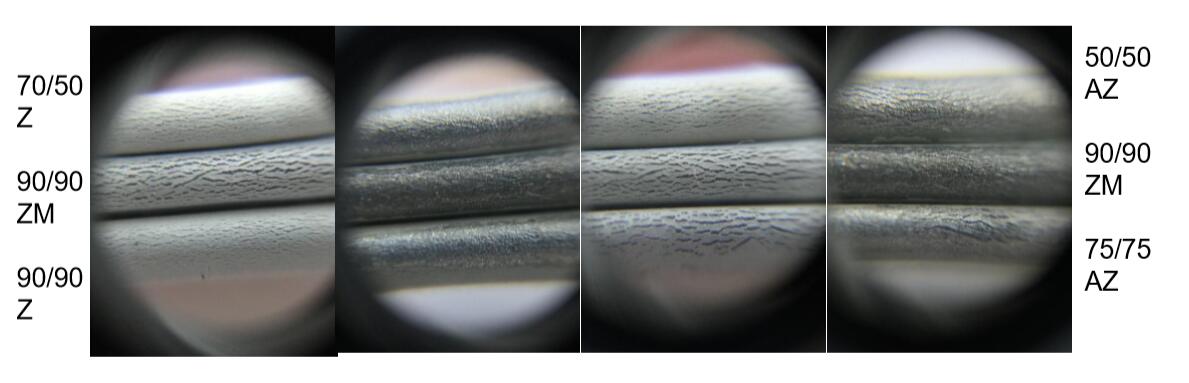

1.與現(xiàn)有熱鍍鋅基板建筑彩涂相比，BZM鍍層基板涂層裂紋明顯，但是鍍層裂紋與熱鍍鋅基板一致
2.與現(xiàn)有鍍鋁鋅基板建筑彩涂相比，涂層裂紋基本一致，但是鍍鋁鋅鍍層裂紋比BZM鍍層明顯。

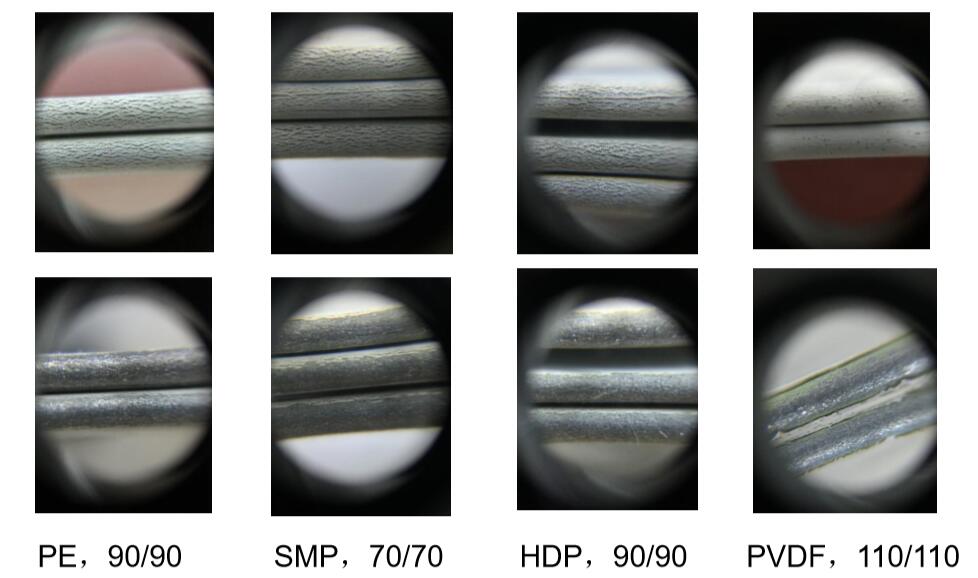

1. CQ級(jí)別三種鍍層成份不同鍍層重量，鍍層裂紋均可見(jiàn)，裂紋程度一致；
2. 涂層品種不同，涂層裂紋程度不同。

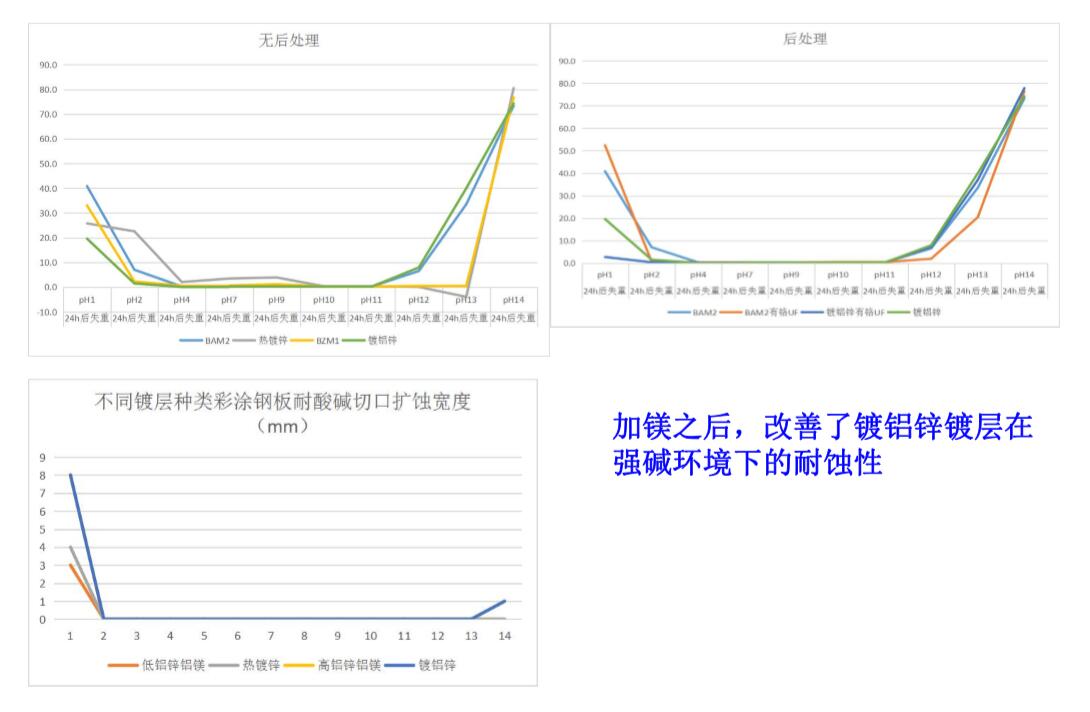

耐酸堿性能評(píng)估
