鍍層厚度是耐腐蝕的最重要保證條件，鍍層厚度越大，耐腐蝕性越好，這已經通過很多加速試驗和暴曬試驗所證明。

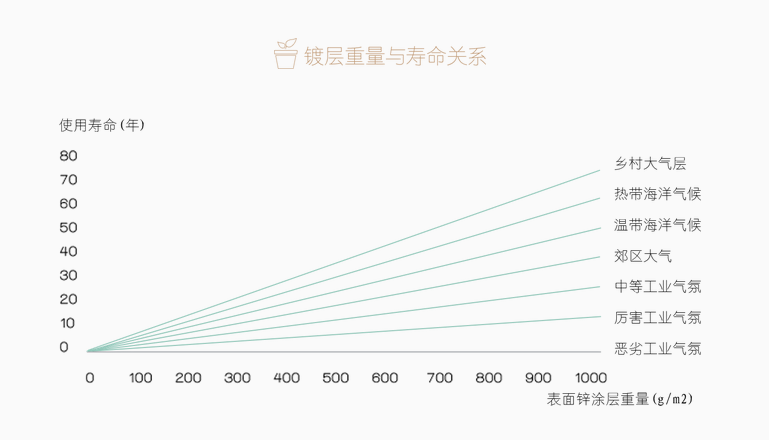

如下圖：
對以鍍（鋁）鋅板為基板的彩色鋼板來講，鍍層厚度主要影響彩色鋼板的切口腐蝕性能?；逶奖?，鋅層越厚，切口耐腐蝕性能越好。國際目前公認鋅比≥100是有效防止彩涂鋼板切口腐蝕的保證。以0.5mm基板為例，其單面每平方米鍍層含量需達到至少50g。
如何選擇涂料的種類
涂層的主要作用體現在視覺效果和保護功能兩方面，涂層的顏料可分為有機顏料和無機顏料，有機顏料色澤亮麗；無機顏料一般為淺色，但化學性能及耐紫外線性能優于有機顏料。

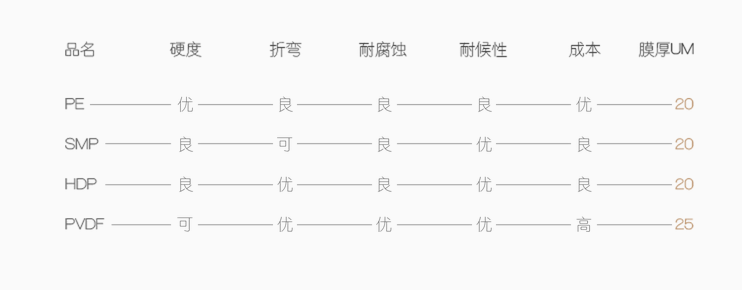

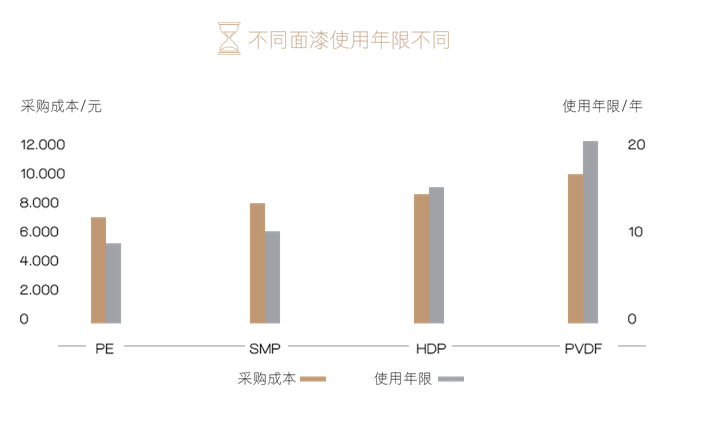

彩色鋼板最常用的面漆種類有：聚酯（PE），硅改性聚酯（SMP），高耐久性聚酯（HDP），聚偏氟乙烯（PVDF），每種面漆適應不同的情況，在經濟允許的情況下我們建議使用HDP或者PVDF的產品。
對底漆的選擇來說，強調附著力和耐腐蝕性的話選用環氧樹脂；更關注柔韌性、耐紫外線的話，選擇聚氨脂底漆。
對背面涂層來說，如果彩涂鋼板使用狀態是單板的話，選擇兩層結構，即一層背面底漆，一層背面面漆。如果彩涂鋼板使用狀態是復合或夾心板的話，背面一層環氧樹脂。
涂層厚度對使用壽命的影響
彩色鋼板涂層能起到一定的防腐作用，它利用涂膜隔絕外界的腐蝕物質，但是由于涂膜本身從微觀來看還是有孔的，空氣中的水汽還是會少量侵入涂層，造成涂層起泡并有可能引起涂膜脫落。對于鋼板來講鍍層（鍍鋅或者鍍鋁鋅）對于鋼板的壽命影響更大。
對于同樣的涂層厚度，二次涂層要比一次涂層致密，相對而言防腐性更好，使用壽命也就更長。對于涂層厚度根據相關腐蝕試驗結果，我們建議正面涂層采用20μm或以上，因為足夠的膜厚才能在有效期內防止腐蝕的發生（pvdf由于要求更長的使用壽命涂層厚度要求更厚，通常為25μm以上）。
